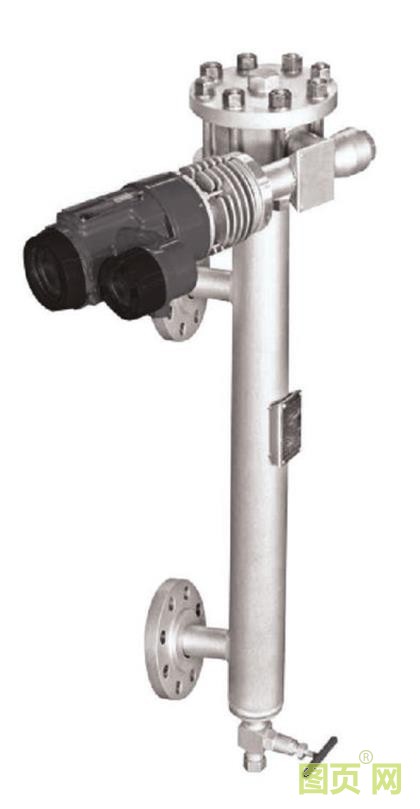

产品简介：SC系列智能型电动浮筒液位变送器是根据阿基米德浮力原理设计的，用于测量液体的液位，界面和密度。具有测量稳定性高，尤其是适合小量程，高温，高压，低密度的液位/界位测量场合，能满足介质密度差很下的界位测量变送器可通过HART通讯协议使用PC机或通过手持终端器，方便地对变送器进行远程组态和管理监测，也可用常规的本机按键进行操作。
工作原理：SC3010系列智能型电动浮筒液位变送器由DLC3000数字液位控制器与浮筒室，浮筒，扭力组成。浮筒浸没在浮室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮力筒自重减去浮筒所承受的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒收到的浮力变化，从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。DLC3000数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART通信能力。微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度电话而引起的液体密度的变化。LCD可显示模拟量输出、过程变量、过程温度、扭力管旋转角度及变量的百分数范围等。
技术参数：
|
NO. |
项目 |
规格 |
|
1 |
测量范围 |
300~3000mm |
|
2 |
精度 |
液位测量±0.5%FS 界位测量±1%FS |
|
3 |
重复性 |
≤±0.25%FS |
|
4 |
电源 |
12-30VDC |
|
5 |
死区 |
≤±0.2%FS |
|
6 |
输出信号 |
模拟量：4~20mADC（正作用） 20~4mADC(反作用） 数字量：HART 1200波特移频键控 |
|
7 |
液晶显示 |
模拟量或液位、界位、温度、扭力管转角及百分数范围 |
|
8 |
负载电阻 |
700Ω（24VDC供电时） |
|
9 |
最小密度差 |
0.05g/cm³ |
|
10 |
工作压力 |
2.5~32.0MPa |
|
11 |
介质温度 |
常温型：﹣40~150℃ 高温型：150~350℃ |
|
12 |
环境温度 |
﹣40~80℃ |
|
13 |
接液材质 |
浮筒：304；316 外浮筒：碳钢；304；316 扭管：316 |
|
14 |
防护等级 |
IP66 |
|
15 |
防爆等级 |
本安型：ExiallCT1~T6 隔爆型：ExdllCT1~T6 |
|
16 |
电气接口 |
2个1/2NPT内螺纹 |
